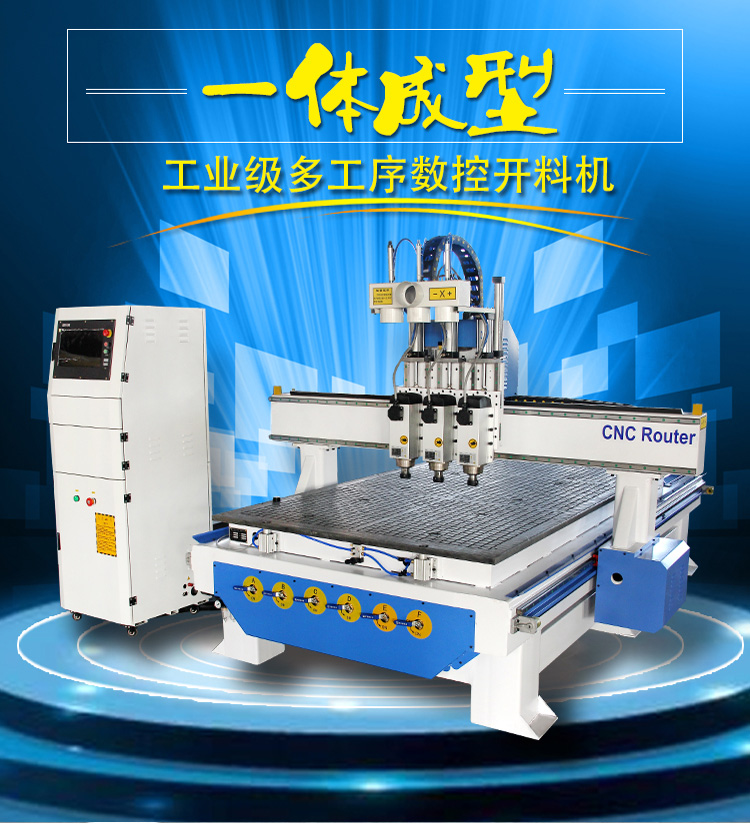

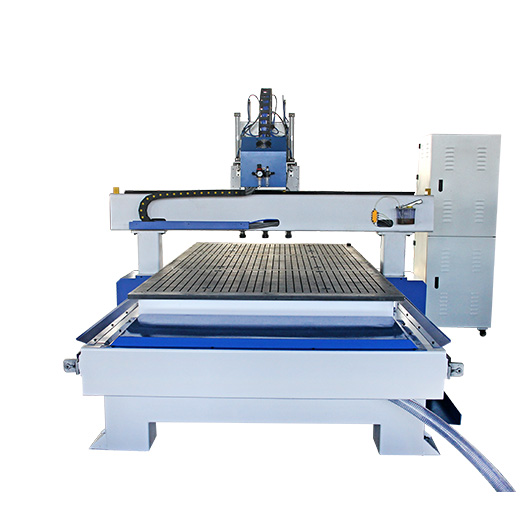

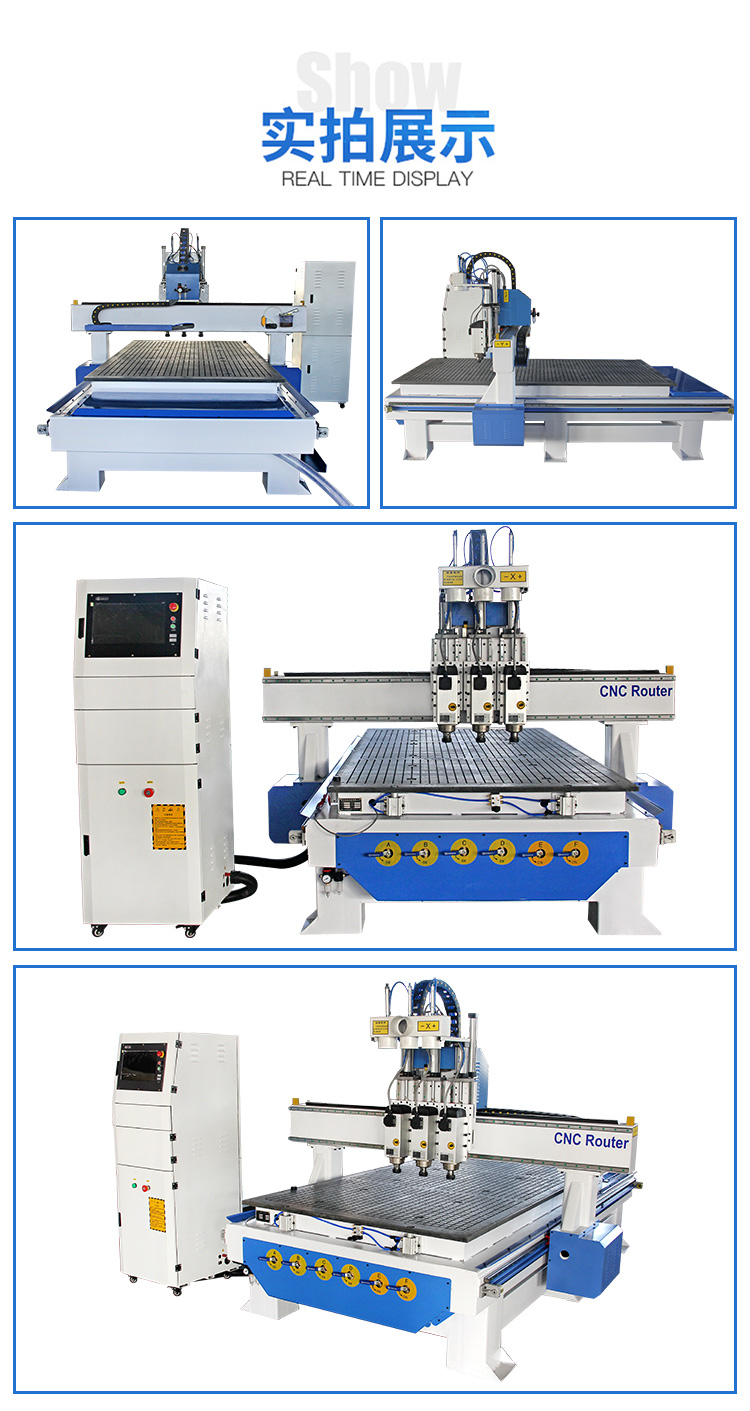

三工序數控雕刻機

三工序數控雕刻機(圖1)

三工序數控雕刻機(圖2)

三工序數控雕刻機(圖3)

三工序數控雕刻機(圖4)

三工序數控雕刻機(圖5)

三工序數控雕刻機(圖6)

三工序數控雕刻機(圖7)

三工序數控雕刻機(圖8)

三工序數控雕刻機(圖9)

三工序數控雕刻機(圖10)

三工序數控雕刻機(圖11)

適用行業：木工及板式家具裝飾行業，木制工藝品加工，電子產品行業，樂器行業，EVA加工行業。

適用材料:有機玻璃，PVD板，KT板，木板，人工合成板材，亞克力，金屬等材料

優點：

（1）三工序雕刻機是三把刀配合完成一個工件，自動換刀有效的提高工作效率

（2）采用大功率主軸點機高效率加工

（3）可兼容北京精雕/文泰/CAD/Type3/Artcam等多種軟件

（4）床身、龍門采用鋼結構無縫焊接，整機高溫時效處理，鋼性強，不變形。

（5）雕刻機Z軸后背式三角形結構安裝技術，導軌三角形結構布局，大大減小Z軸產生的共振，提高導軌滑塊的使用壽命，提高雕刻精度。

（6）八分區臺面大吸力，能更好的牢牢固定材料

三工序數控雕刻機(圖1)

三工序數控雕刻機(圖2)

三工序數控雕刻機(圖3)

三工序數控雕刻機(圖4)

產品名稱	三工序數控開料機機
工作臺面尺寸	13002500mm200mm）（可定制）
重復定位精度	＜0.2mm/1000mm
臺面結構	八分區真空吸附臺面
床身	方鋼焊接退火機床精加工
運行電機	步進電機（可選伺服/混合伺服）
主軸功率	3.5Kw4.5Kw6.0Kw(可選)
主軸轉速	6000-24000r/min
工作電壓	220V 50hz/380V50hz
運行指令	G代碼、F/S命令兼容
最大空行速度	20M--Min
傳動方式	Z軸絲杠+方軌X軸齒條+方軌 Y軸齒條+方軌（Y軸雙電機）
控制系統	維宏系統53C/三龍系統
變頻器	南方安華變頻器
方軌型號	（可選20/25方軌）
傳動系統	方軌+斜齒條
Z軸傳動系統	高精度滾珠絲杠
主軸冷卻方式	風冷
外形尺寸	約長3000mm寬2000mm高1800mm
總重量	約1000kg
定位裝置	定位氣缸（選配）
換刀方式	氣動換刀
機身顏色	黑紅/藍白
